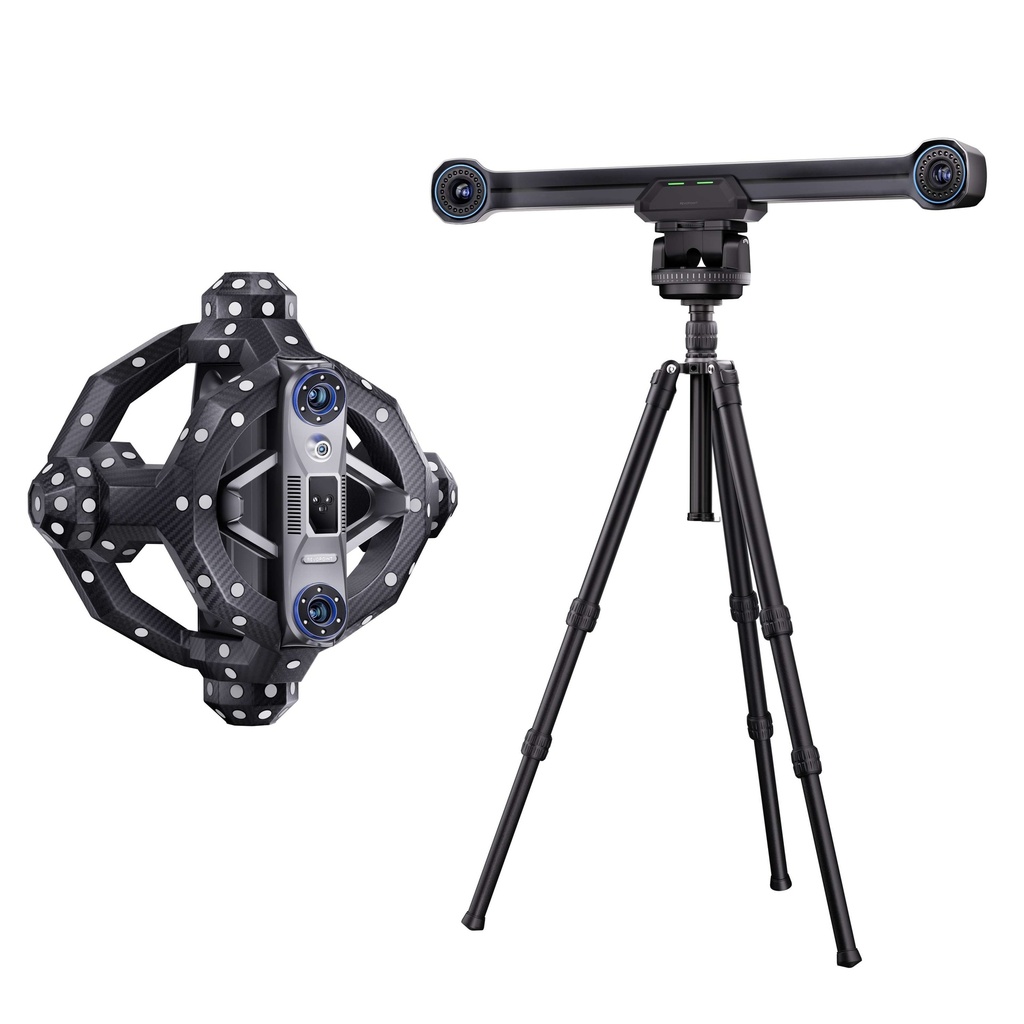

Revopoint Trackit Optical Tracking - 3D Scanner
The Revopoint Trackit is a state-of-the-art 3D scanner, equipped with an optical tracking system that combines dual-camera tracking and blue laser scanning to deliver industrial-grade accuracy without the need for markers. It is optimised for objects ranging in size from 10 mm to 6 m and offers automatic calibration, high-speed scanning at over 1.5 million points per second, and seamless integration into workflows such as quality control, reverse engineering and prototyping.
Key features:
- Markerless optical tracking: no stickers or sprays required
- Volumetric accuracy: 0.025 mm + 0.04 mm × L (m)
- Two laser modes: 30-line transverse scanning and single-line depth scanning
- Automatic gimbal calibration for simplified set-up
- Scanning of objects ranging from small parts to entire vehicles (up to 6 m)
- Robust carbon fibre structure for consistent accuracy
Internal Reference:
TRACKIT-STANDARD-EDITION
Barcode:
6975577881212
Descripción
Escaneado de alta precisión sin marcas.
La estación base con doble cámara de Trackit realiza un seguimiento continuo de la posición del escáner, lo que permite escanear grandes áreas con precisión sin necesidad de utilizar marcadores manuales ni realizar una alineación posterior al procesamiento. Este sistema de seguimiento óptico permite escanear objetos de distintos tamaños y orientaciones con eficacia, mientras que su calibración automática garantiza una precisión constante.
Modo de escaneado láser dual.
Equipado con un láser azul de 30 líneas, Trackit captura rápidamente amplias superficies, incluidos materiales oscuros o reflectantes, a una velocidad de hasta 1,5 millones de puntos por segundo. Su láser azul de una línea permite capturar con precisión agujeros profundos, ranuras estrechas y geometrías complejas, y garantiza que no se pierda ningún detalle.
Su mecánica robusta y su alcance flexible lo convierten en una herramienta versátil para diversas aplicaciones.
El bastidor de fibra de carbono es ligero, pero resistente, y mantiene la integridad estructural incluso en entornos exigentes. Con un volumen de seguimiento de hasta 3,26 x 2,85 m a 4 m, permite la digitalización de componentes pequeños y de vehículos de tamaño completo.
Configuración y flujos de trabajo optimizados.
La calibración automatizada del cardán de doble eje de Trackit reduce a la mitad el tiempo de configuración en comparación con los métodos manuales tradicionales y elimina los errores humanos. El sistema permite el escaneado manual cuando es necesario y prescinde de la estación base para manejar objetos grandes o segmentados con una unión de fotogramas uniforme.
Integración del software y salida.
El software Revo Trackit proporciona una vista previa en tiempo real de la nube de puntos, realiza la fusión automatizada de mallas, permite la edición y exportación en formatos como PLY, OBJ, STL y FBX. Las herramientas Revo Measure/Design admiten flujos de trabajo de escaneado a CAD, análisis dimensional e informes GD&T.
Aplicaciones industriales ideales
Trackit es adecuado para su uso en los sectores aeroespacial, automovilístico, de ingeniería industrial y de conservación cultural. Su alto nivel de precisión, su enfoque sin marcadores y su amplio rango de escaneo lo hacen ideal para su uso en la creación de prototipos, la ingeniería inversa, la inspección de calidad y la digitalización del patrimonio.
Specifications
| ecommerce | |
|---|---|
| Brand | Revopoint |
| Others | |
|---|---|
| Product type | Accessory |
| Tags | |
|---|---|
| Tags | |
